YES4444视频在线观看_性感一线二线三线在线观看_亚洲第一永久免费网站_在线视频精品久久_精品国产站精品视频_国产精品视频免费一区二区三区_日韩乱码精品字幕一区_国产中合众合玖玖精品_久久久一线二线三线_红桃视频就去干五月天

一、瀝青混合料出廠(chǎng)溫度

1. 普通瀝青混合料
   • 普通熱拌瀝青混合料的出廠(chǎng)溫度一般控制在 140 - 165°C。這一溫度范圍能確保瀝青具有良好的流動(dòng)性，使集料能被瀝青充分裹覆，形成均勻的混合料。如果溫度過(guò)低，瀝青的粘性增大，難以均勻裹覆集料，容易造成混合料的離析現(xiàn)象；如果溫度過(guò)高，一方面會(huì)導(dǎo)致瀝青老化，降低瀝青混合料的性能，另一方面可能造成燃料浪費(fèi)和環(huán)境污染。
2. 改性瀝青混合料
   • 改性瀝青混合料由于添加了改性劑，其粘性更高，出廠(chǎng)溫度通常要求更高，一般在 160 - 185°C。這是為了保證改性瀝青在混合料中能保持較好的流變性能，使改性劑與瀝青、集料充分融合，發(fā)揮改性瀝青提高路面性能（如高溫穩(wěn)定性、低溫抗裂性等）的作用。

二、瀝青混合料運(yùn)輸?shù)浆F(xiàn)場(chǎng)溫度

1. 普通瀝青混合料
   • 運(yùn)輸?shù)绞┕がF(xiàn)場(chǎng)的溫度不得低于 120 - 140°C。在運(yùn)輸過(guò)程中，由于熱量的散失，溫度會(huì)有所降低，所以需要對(duì)運(yùn)輸車(chē)輛采取保溫措施，如覆蓋篷布等。如果到達(dá)現(xiàn)場(chǎng)時(shí)溫度過(guò)低，會(huì)使混合料的和易性變差，攤鋪和壓實(shí)都會(huì)受到影響。
2. 改性瀝青混合料
   • 改性瀝青混合料運(yùn)至現(xiàn)場(chǎng)溫度不低于 150 - 165°C。由于其初始出廠(chǎng)溫度較高且對(duì)溫度更為敏感，在運(yùn)輸途中要特別注意保溫，以確保到達(dá)現(xiàn)場(chǎng)時(shí)有足夠的溫度進(jìn)行攤鋪和壓實(shí)操作。

三、攤鋪溫度

1. 普通瀝青混合料
   • 攤鋪溫度一般不低于 110 - 130°C。在這個(gè)溫度范圍內(nèi)，瀝青混合料具有較好的流動(dòng)性和平整度控制能力。如果攤鋪溫度過(guò)低，混合料變硬，攤鋪機(jī)的熨平板難以將其攤平，會(huì)導(dǎo)致路面不平整，并且壓實(shí)困難，難以達(dá)到規(guī)定的壓實(shí)度。
2. 改性瀝青混合料
   • 改性瀝青混合料的攤鋪溫度不低于 150 - 160°C。這是因?yàn)楦男詾r青在較高溫度下才能保持其特殊的流變性能，確保混合料在攤鋪過(guò)程中能夠均勻、平整地鋪筑在路面基層上，并且有利于后續(xù)的壓實(shí)作業(yè)。

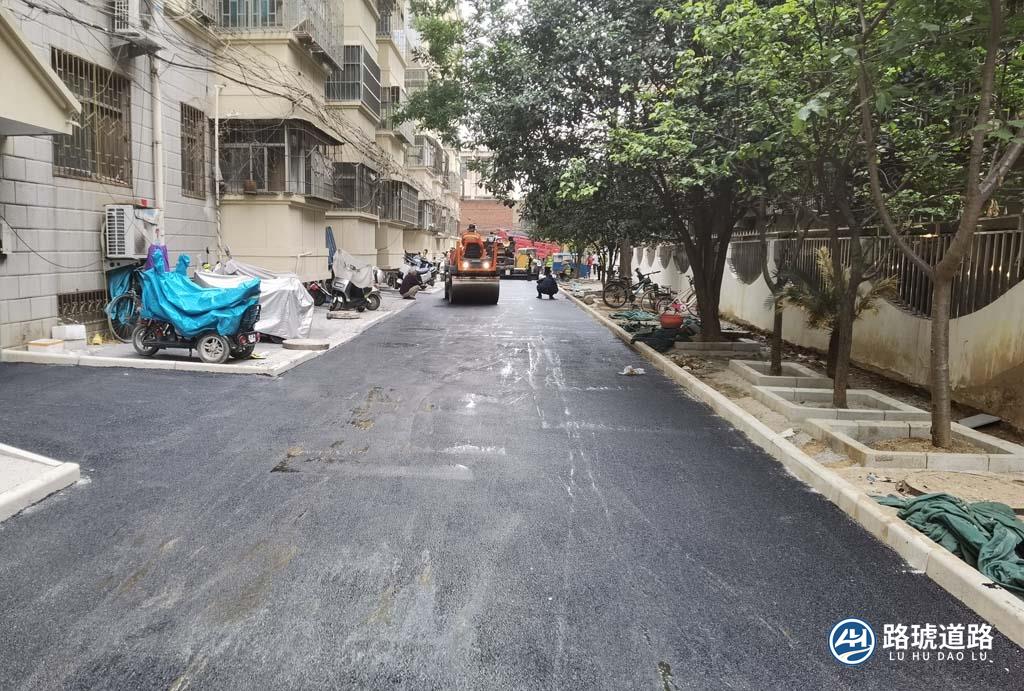

四、壓實(shí)溫度

1. 初壓溫度
   • 普通瀝青混合料：初壓溫度一般不低于 110°C。初壓是為了初步穩(wěn)定瀝青混合料，在這個(gè)溫度以上進(jìn)行初壓，可以利用壓路機(jī)的靜壓使混合料初步成型，防止混合料在后續(xù)碾壓過(guò)程中產(chǎn)生推移現(xiàn)象。
   • 改性瀝青混合料：初壓溫度不低于 150°C。由于改性瀝青混合料在較高溫度下才具有較好的可塑性，在初壓時(shí)需要較高的溫度以保證壓實(shí)效果。
2. 復(fù)壓溫度
   • 普通瀝青混合料：復(fù)壓溫度應(yīng)不低于 90°C。復(fù)壓是壓實(shí)過(guò)程中的關(guān)鍵環(huán)節(jié)，在這個(gè)溫度范圍內(nèi)，通過(guò)輪胎壓路機(jī)或振動(dòng)壓路機(jī)的碾壓，可以進(jìn)一步提高混合料的密實(shí)度，使路面達(dá)到規(guī)定的壓實(shí)度要求。
   • 改性瀝青混合料：復(fù)壓溫度不低于 130°C。這有助于發(fā)揮壓路機(jī)的壓實(shí)功能，使改性瀝青混合料中的集料更好地嵌擠，提高路面的強(qiáng)度和穩(wěn)定性。
3. 終壓溫度
   • 普通瀝青混合料：終壓溫度不低于 70°C。終壓主要是為了消除壓路機(jī)在復(fù)壓過(guò)程中留下的輪跡，使路面表面平整，在這個(gè)溫度以上進(jìn)行終壓，可以確保路面表面質(zhì)量。
   • 改性瀝青混合料：終壓溫度不低于 100°C。較高的終壓溫度有助于保證改性瀝青路面的外觀(guān)質(zhì)量和平整度。
